Zavedení

Důlní potrubí může čelit vysokému tlaku, korozivním médiím a zároveň obtížným instalačním podmínkám. V mnoha aplikacích potřebuje potrubí větší tlakovou podporu, než může poskytnout standardní PE potrubí, zatímco u konvenčních kovových potrubí zůstává problémem koroze.

PE trubka vyztužená ocelovým drátěným pletivem (SRTP)používá výztužnou vrstvu z ocelového drátěného pletiva mezi vrstvami PE. Ocelový drát poskytuje konstrukční podporu, zatímco materiál PE tvoří vnitřní a vnější ochrannou vrstvu.

Díky této struktuře je SRTP vhodný pro tlakové potrubní systémy v různých oblastech těžby, včetně dopravy důlní vody, kejdy, hlušiny, odvodnění a podzemních potrubí.

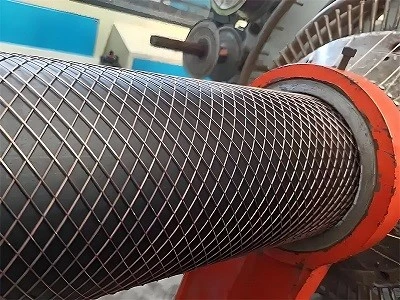

图 1

Co je PE trubka vyztužená ocelovým drátěným pletivem?

SRTP je kompozitní trubka vyrobená z polyetylenu a vysokopevnostního ocelového drátěného pletiva.

Jeho základní struktura je:

Vnitřní vrstva PE → Výztuž ocelovým drátěným pletivem → Vnější vrstva PE

Vnitřní PE vrstva je v kontaktu s dopravovaným materiálem. Ocelové drátěné pletivo je zapuštěno uvnitř stěny trubky, aby zajistilo vyztužení. Vnější PE vrstva chrání potrubí před okolním prostředím.

Tyto tři vrstvy spolupracují spíše než jako samostatné materiály.

Ocelová výztuž je zodpovědná především za zlepšení výkonu tlakového-ložiska, zatímco vrstvy PE poskytují odolnost proti korozi a hladký vnitřní povrch.

Proč se SRTP používá v těžbě?

Důlní potrubí musí často pracovat pod tlakem po dlouhou dobu.

Některé jsou instalovány pod zemí. Jiné jsou pohřbeny v půdě nebo vystaveny vlhkosti a korozivním podmínkám. Potrubí kejdy a hlušiny může také nepřetržitě přenášet minerální částice potrubím.

Zesílená PE struktura může být v těchto podmínkách užitečná, protože se kombinujetlaková podpora s odolností PE vůči okolnímu prostředí.

Skutečná aplikace stále závisí na podmínkách potrubí. SRTP není vybrán jednoduše proto, že je projekt klasifikován jako „těžba“.

Hlavní těžební aplikace

Vysokotlaká-dolní voda

Doprava důlní vody je jednou z důležitých aplikací pro vyztužené PE trubky.

Dálkové-vody důlní vody mohou vyžadovat relativně vysoký tlak a spolehlivý mechanický výkon. SRTP poskytuje vyztužení uvnitř stěny trubky, zatímco vrstvy PE odolávají vlhkosti a mnoha korozivním látkám.

Lze jej použít pro vysokotlaká-potrubí důlní vody, podzemní zásobování vodou,-dopravu vody na dlouhé vzdálenosti a tlakové odvodňovací systémy.

Přeprava těžby kejdy

Kejda obsahuje kapalné i pevné částice, takže potrubí se musí vypořádat s více než vnitřním tlakem.

Koncentrace, velikost částic, tvrdost a rychlost proudění ovlivňují potrubí.

SRTP lze použít pro vhodné podmínky kejdy, kde je požadován zvýšený tlak. Když je suspenze vysoce abrazivní, měla by se při výběru potrubí věnovat zvláštní pozornost odolnosti proti opotřebení.

Hlušina Doprava

Hlušina se vyrábí kontinuálně při zpracování nerostů a běžně se dopravuje potrubím.

V závislosti na metodě zpracování může hlušina obsahovat jemné minerální částice, soli a chemické zbytky.

SRTP lze uvažovat pro linky hlušiny, kde jsou požadavky na tlak a charakteristiky kalu v použitelném rozsahu potrubí.

Důlní odvodnění

Důlní odvodňovací potrubí mohou zahrnovat podzemní, výkopové a zakopané části.

Kromě dopravované vody mohou být podzemní části ovlivněny tlakem půdy, podmínkami instalace a pohybem půdy.

Zesílená struktura SRTP poskytuje dodatečnou podporu, zatímco vnější vrstva PE chrání trubku před okolním prostředím.

Závody na zpracování nerostů

Potrubí uvnitř závodů na zpracování nerostů může přepravovat kal, procesní kapaliny a další kompatibilní média.

Různé části závodu mohou mít různé tlaky a teploty, takže specifikace potrubí musí odpovídat skutečným podmínkám procesu.

SRTP lze použít ve vhodných tlakových úsecích, kde vyztužená konstrukce a PE materiál splňují požadavky.

Zasypané důlní potrubí

Zasypaná potrubí se musí vypořádat s vnitřním i vnějším zatížením.

Hloubka zasypání, půdní podmínky a pohyb půdy mohou ovlivnit mechanické zatížení trubky. Ocelová drátěná síť zajišťuje vyztužení uvnitř PE stěny, zatímco vnější PE vrstva odděluje výztuž od okolní zeminy.

Z tohoto důvodu vyžaduje instalace v zemi více než pouhé potvrzení průměru potrubí.

Hlavní vlastnosti SRTP

Výztuž ocelovým drátěným pletivem

Vysokopevnostní ocelová drátěná síť tvoří výztužnou strukturu uvnitř stěny trubky a zlepšuje její-schopnost nést tlak.

PE vnitřní a vnější vrstvy

Vrstvy PE poskytují odolnost proti vlhkosti a mnoha korozivním prostředím a zároveň chrání ocelovou výztuž před přímým vystavením.

Hladký vnitřní povrch

Vnitřní stěna z PE poskytuje hladký povrch pro přepravu vody, kejdy a dalších kompatibilních médií.

Tlaková-kompozitní konstrukce

Ve srovnání s běžnou nevyztuženou PE trubkou poskytuje ocelová drátěná síť SRTP další strukturální podporu pro tlakové aplikace.

Vhodné pro zakopanou instalaci

SRTP lze použít ve vybraných podzemních těžebních potrubních systémech, pokud jsou správně přizpůsobeny specifikace potrubí a podmínky instalace.

Typické parametry produktu

Poznámka:Použitelný rozsah průměrů je DN50–DN600. Neznamená to, že každý průměr má jmenovitý tlak PN2,5 MPa. Skutečný jmenovitý tlak závisí na specifikaci potrubí.

Pracovní teplota by měla být potvrzena také podle skutečného PE materiálu a designu výrobku. Teplotní rozsah UHMWPE trubky by neměl být přímo aplikován na SRTP.

图 2

Jak vybrat SRTP pro těžební potrubí?

Průměr trubky je pouze výchozím bodem.

Provozní tlak

Před výběrem jmenovitého tlaku ověřte normální provozní tlak a maximální tlak potrubí.

Přepravované médium

Specifikujte, zda potrubí povede důlní vodu, kejdu, hlušinu nebo jiné médium.

Pracovní teplota

Měla by být uvedena skutečná provozní teplota, protože výkon materiálu PE je ovlivněn teplotou.

Charakteristika kejdy

Pro suspenzní aplikace jsou důležité koncentrace pevných látek, velikost částic a charakteristiky částic, zvláště když je dopravovaný materiál abrazivní.

Podmínky instalace

Nadzemní-potrubí, výkopová a podzemní potrubí mají různé konstrukční požadavky. Při instalaci do země je třeba vzít v úvahu hloubku zasypání a zemní podmínky.

Délka potrubí

Celková délka potrubí a požadovaná délka jednotlivého potrubí by měla být potvrzena před výrobou.

FAQ

Lze SRTP použít pro vysokotlaké-těžební aplikace?

Ano. Ocelová drátěná síť zajišťuje vyztužení stěny PE trubky a zlepšuje její tlak{1}}schopnost nést. Skutečný jmenovitý tlak závisí na zvolené specifikaci potrubí.

Je SRTP vhodný pro přepravu kejdy?

Lze jej použít pro vhodné aplikace suspenzí. Je třeba vzít v úvahu koncentraci kaše, velikost částic, tvrdost a rychlost proudění, zejména tam, kde jsou přítomny abrazivní částice.

Lze SRTP použít pro podzemní těžební potrubí?

Ano. Lze jej použít pro vybrané podzemní aplikace. Při výběru trubky je třeba vzít v úvahu hloubku zasypání, půdní podmínky, vnější zatížení a provozní tlak.

Je SRTP odolný vůči korozivním médiím?

Vrstvy PE poskytují odolnost vůči mnoha korozivním prostředím. Chemická kompatibilita by měla být kontrolována podle aktuálního média a pracovní teploty.

Žádost aSRTPNabídka potrubí

ProPE potrubí vyztužené ocelovým drátěným pletivem (SRTP), PE potrubí vyztužené ocelovým drátem a důlní tlakové potrubí, pošlete nám:

DN + PN + střední + pracovní teplota + způsob instalace + délka potrubí + množství

Pro suspenzní aplikace:

Typ kaše + koncentrace pevné látky + velikost částic
