Zavedení

SRTP obsahuje výztužnou vrstvu-z ocelového drátu s vysokou pevností. To přirozeně vyvolává otázku, když je potrubí zvažováno pro důlní odvodnění, podzemní potrubí, průmyslovou vodu nebo jiné korozní podmínky:

Pokud je uvnitř trubky ocel, jak je ocel chráněna před korozí?

Odpověď je ve struktuře potrubí.

Ocelový drát není vystaven dopravovanému médiu ani okolní zemi. Je uložena mezi PE vrstvy, přičemž vnitřní a vnější polyetylenová vrstva tvoří bariéru kolem výztuže.

To je důležitý rozdíl mezi SRTP a běžnou ocelovou trubkou. U ocelových trubek závisí ochrana proti korozi obvykle na povlaku, obložení nebo jiném systému vnější ochrany. V SRTP je ocelová výztuž fyzicky uzavřena v PE konstrukci.

Ocelový drát není přímo vystaven

Ocelový drát v SRTP se používá spíše pro konstrukční vyztužení než jako obnažená stěna potrubí.

Je umístěn uvnitř stěny potrubí a obklopen polyethylenem.

Na vnitřní straně PE vrstva odděluje výztuž od vody nebo jiného dopravovaného média.

Na vnější straně další PE vrstva odděluje ocelový drát od zeminy, spodní vody a vlhkosti v okolí trubky.

Základní strukturu lze chápat takto:

Přepravované médium → Vnitřní PE → Výztuž z ocelového drátu → Vnější PE → Půda / spodní voda

Ocelový drát poskytuje strukturální podporu, zatímco vrstvy PE přebírají izolační a ochrannou funkci.

To je klíč k pochopení, proč lze ocelovou-vyztuženou PE trubku stále považovat za korozivní.

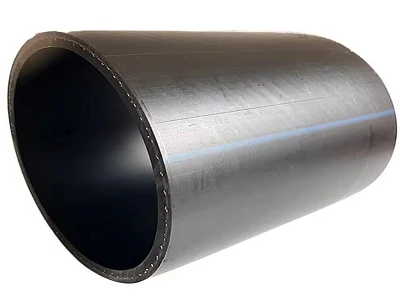

info-400-300

图 1

Vnitřní PE vrstva odděluje ocel od média

V důlním odvodňovacím systému nemusí být dopravovaná voda chemicky neutrální.

Důlní voda může obsahovat rozpuštěné soli a další látky zachycené z okolních hornin a podzemních děl. V závislosti na dolech a geologických podmínkách se může vyskytovat i kyselá nebo zásaditá voda.

Pokud by tyto kapaliny byly v přímém kontaktu s exponovanou ocelí, stala by se koroze hlavním problémem.

U SRTP je vnitřní vrstva PE umístěna mezi dopravovaným médiem a ocelovou výztuží.

Voda teče spíše proti povrchu PE než proti ocelovému drátu.

To znamená, že ocelová výztuž neslouží jako smáčený povrch trubky. Vrstva PE má přímý kontakt s médiem.

Pro důlní odvodnění je toto rozlišení důležité. Odolnost proti korozi nepochází z toho, že by samotná ocelová výztuž byla odolná vůči korozi-. Pochází z velké části z udržování oceli izolované od korozního prostředí.

Vnější PE vrstva chrání výztuž pod zemí

Vnitřek trubky je jen polovina problému.

Mnoho potrubí SRTP je instalováno pod zemí, kde vnější prostředí může zahrnovat vlhkost půdy, podzemní vodu a další látky obklopující potrubí.

Zakopaná ocelová trubka má proto dvě strany, které mohou vyžadovat ochranu proti korozi: vnitřní povrch vystavený přepravované kapalině a vnější povrch vystavený zemi.

SRTP přistupuje k problému jinak.

Výztuž z ocelového drátu je uzavřena uvnitř PE stěny. Vnější PE vrstva působí jako ochranná bariéra mezi výztuží a okolním prostředím.

Dokud struktura PE zůstane neporušená a potrubí je správně vyrobeno a instalováno, ocelový drát není přímo vystaven půdě nebo podzemní vodě.

To je zvláště důležité pro dlouhodobé{0}}zakopané potrubí, kde může být neustálé udržování odkrytého kovového povrchu obtížné.

A co důlní voda se solí nebo chemickým obsahem?

Ne všechny důlní vody mají stejné chemické složení.

Jeden důl může mít relativně čistou podzemní vodu, zatímco jiný může obsahovat vyšší koncentrace rozpuštěných solí nebo jiných chemických složek.

Průmyslová voda může představovat podobné variace.

Z tohoto důvodu je lepší podívat se na skutečné chemické složení vody, než jednoduše klasifikovat každý zdroj důlní vody jako "žíravý".

PE má dobrou odolnost vůči mnoha běžným chemickým prostředím, ale přesná odolnost závisí na chemikáliích, koncentraci, teplotě a podmínkách expozice.

U projektu odvodnění SRTP by měly být tyto faktory zkontrolovány před potvrzením konečného materiálu potrubí a specifikace tlaku.

Důležité je, že ocelová výztuž není při běžném provozu potrubí přímo vystavena vodě. Vnitřní PE vrstva tvoří první bariéru.

Proč je ochrana PE důležitá pro ocelovou výztuž

Ocelový drát je tam proto, že potrubí potřebuje dodatečnou konstrukční pevnost.

Pod vnitřním tlakem má termoplastická trubka tendenci expandovat v radiálním směru. Výztuž ocelovým drátem pomáhá odolávat této expanzi a nese část konstrukčního zatížení.

Tato funkce by byla ohrožena, pokud by výztuž byla ponechána vystavena vodě a vlhkosti.

PE konstrukce má tedy dvě práce kolem ocelového drátu.

Odděluje ocel od dopravovaného média a poskytuje ochranu před vnějším prostředím.

To je důvod, proč vrstvy PE nejsou pouze vnější povlak přidaný kvůli vzhledu. Jsou součástí konstrukčního a ochranného systému potrubí.

SRTP a konvenční ocelové trubky mají různá rizika koroze

Rozdíl je snáze vidět, když jsou tyto dvě struktury uvažovány odděleně.

Běžná ocelová trubka používá jako hlavní nosnou-stěnu ocel. Pokud je vnitřní nebo vnější ocelový povrch vystaven korozivnímu médiu, stává se ochrana proti korozi hlavní součástí konstrukce potrubí.

SRTP používá ocel jinak.

Ocelový drát je vyztužený uvnitř PE konstrukce, zatímco PE tvoří povrchy, které přicházejí do styku s dopravovaným médiem a okolním prostředím.

To neznamená, že na SRTP se problémy související s korozí-úplně netýkají. Stále záleží na kvalitě výroby, celistvosti PE, provedení připojení, poškození instalace a provozních podmínkách.

Ale samotná ocelová výztuž není záměrně vystavena okolnímu prostředí.

info-400-300

图 2

Jaké podmínky je třeba zkontrolovat před výběrem SRTP?

Odolnost proti korozi by měla být vždy zvažována společně se skutečnými provozními podmínkami.

Pro důlní drenáž by měla být důlní voda vyhodnocena na pH, rozpuštěné soli a další relevantní chemické složky.

U průmyslové vody by mělo být přezkoumáno chemické složení a provozní teplota.

U podzemních potrubí je třeba věnovat pozornost také podzemní vodě, půdním podmínkám a kvalitě instalace.

Tlak je další samostatná úvaha. Potrubí může mít dobrou chemickou odolnost, ale přesto vyžaduje jiný tlak v závislosti na čerpacím systému.

Jinými slovy, odolnost proti korozi nenahrazuje tlakové provedení. Obojí je potřeba zkontrolovat.

Typická struktura SRTP pro korozivní služby

Parametr	Typická specifikace
Produkt	PE trubka vyztužená ocelovým drátem
Struktura potrubí	PE / Výztuž ocelovým drátem / PE
Posílení	Vysokopevnostní ocelový drát-
Vnitřní vrstva	PE
Ochrana výztuže	PE zapouzdření
Vnější vrstva	PE
Typické aplikace	Důlní kanalizace, průmyslová voda, zakopané tlakové potrubí
Jmenovitý průměr	DN50–DN600*
Hodnocení tlaku	Až PN2,5 MPa*
Standardní délka	9 m / 12 m

*Konečný průměr, jmenovitý tlak, třída PE, struktura stěny a další specifikace by měly být potvrzeny podle skutečné aplikace a designu produktu.

Jak SRTP chrání svou ocelovou výztuž před korozí?

Odpovědí není, že samotný ocelový drát je imunní vůči korozi.

Důležitým bodem je, že ocelový drát jeizolovaný od okolí.

Vnitřní vrstva PE odděluje výztuž od dopravovaného média.

PE struktura obklopuje ocelový drát a za normálních provozních podmínek zabraňuje přímému kontaktu s vodou.

Vnější PE vrstva odděluje výztuž od zeminy, spodní vody a vnější vlhkosti.

Potrubí tedy používá dva materiály pro různé práce:

Ocelový drát → konstrukční výztuž

PE → izolace, ochrana a povrch-kontaktu s tekutinou

Pro důlní odvodňovací potrubí, průmyslovou vodu a podzemní tlaková potrubí tato kombinace umožňuje SRTP řešit tlakové požadavky, aniž by ocelová výztuž přicházela přímo do kontaktu s korozním prostředím.
